玻璃钢化炉设计要点简述

　　玻璃钢化炉的设计要点是什么呢?下面，洛阳申诚玻璃技术有限公司工作人员这就来跟大家说说吧! 　　据了解，玻璃钢化炉设备系统设计时特别强调系统的观点，也就是必须考虑整个系统的运行而不是只关心各组成部分的工作状态和性能，应在调查研究基础上搞清钢化玻璃行业对钢化炉机械系统的作用和影响。 　　并且系统设计对内部设计也是有直接影响的，不仅影响玻璃钢化炉系统的方案也影响经济性、可靠性以及使用寿命等指标，甚至还有可能导致设计的失效。因此，内部设计必须考虑外部环境的影响和要求。同时，也不能忽略内部系统对外部环境的作用和影响，包括该系统运行后或该产品投入市场后，对周围环境的影响，对操作人员及其他人员的影响等。 　　钢化炉内部设计与外部设计相结合是设计的特点。玻璃钢化炉的设计应尽量作到周密、合理，避免不必要的返工和浪费，能以尽可能少的投资获取尽可能大的效益。 　　如有钢化炉使用需求，欢迎咨询洛阳申诚玻璃技术有限公司，咨询热线：187-3797-1827、189-3900-8535! 更多玻璃钢化炉信息请点击：http://www.lywlglass.com/

MORE

玻璃钢化炉厂家对热量的控制

　　 　　玻璃钢化炉厂家的纳米涂层技术是将玻璃钢化炉中的电热丝喷涂高发射率且抗氧化的RSI稀土纳米涂层，这样可以使电热丝产生的能量更多地转换成红外线对玻璃进行辐射传热。热循环压缩空气对流技术能使玻璃钢化炉内的空气具有一定的压力，在炉内更容易形成上下气体对流，大幅提高了炉内对流传热比，与此同时，还将压缩的空气在进炉前得到钢化炉排出的热气预热，使能量得到了循环使用。 　　相比普通辐射钢化炉，应用以上两种技术的钢化炉能节约34%的能量，且炉内温度比一般钢化炉低30℃。对流技术的玻璃钢化炉具有明显的优势，尤其是处理Low-e玻璃和有开槽、孔洞等特殊规格的玻璃，辐射强制对流钢化炉不仅加热均匀且用时较短。玻璃钢化炉厂家在对钢化玻璃加工过程中，玻璃钢化炉起决定性的作用。主要的工艺流程是玻璃的选片、切割、磨边、清洗干燥、钢化、检验及包装，其中玻璃钢化炉钢化过程为耗能的环节。 　　在这个环节中，玻璃需要被加热到630℃，此时炉内温度一般达到680～700℃，当玻璃被加热到要求的温度后，迅速将玻璃急速均匀地冷却至室温，使玻璃表面产生压应力及内层产生张应力，达到玻璃钢化的效果。目前已有玻璃钢化炉厂家将纳米涂层技术和热循环压缩空气对流技术应用于玻璃钢化炉中。该技术在全世界范围内得到了迅速而又全面的推广和普及，钢化玻璃开始使用在汽车、建筑、航空以及电子等领域。钢化炉玻璃的应用已经扩展到家具制造行业、家电制造行业、仪表行业、日用制品行业及太阳能、风力发电等新能源行业，未来玻璃制品的需求量和需求面还会更大。 文章内容来源于玻璃钢化炉厂家：http://www.lywlglass.com

MORE

防火玻璃钢化炉日常检查维护项目有哪些

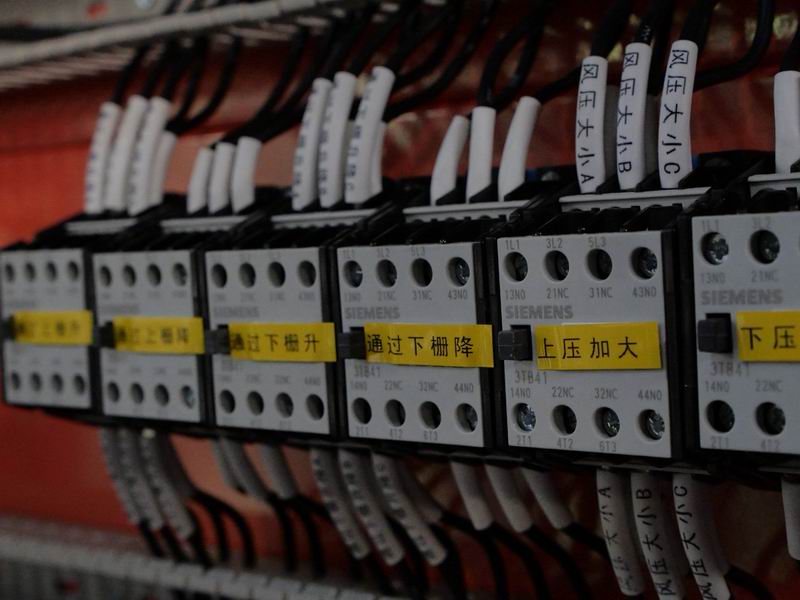

　　在防火玻璃钢化炉的生产过程中，由于控制系统的错误，钢化炉以及钢化产品都可能会出现严重的事故。所以，日常维护都是有必要的，以防影响钢化炉的使用寿命，接下来申诚设备给大家分享日常该怎样检查! 　　日常检查维护项目： 　　1、检查钢化炉的操作盒、操作台、电控柜等上面是否有杂物和灰尘，清理干净; 　　2、检查钢化炉的各电控柜柜门是否关闭可靠; 　　3、检查各操作柜、站、屏门上的按钮、开关是否完好、安装是否可靠; 　　4、检查各操作柜、操作台屏门上的指示仪表是否完好、指示是否正常; 　　5、检查各操作柜、操作台屏门上的指示灯(含警铃)是否完好、指示是否正常; 　　6、检查测试防火玻璃钢化炉的脚踏开关动作是否灵活可靠; 　　7、检查测试各处紧急停止按钮功能是否可靠; 　　8、检查测试钢化炉所有光电开关、编码器有无松动、错位，工作信号是否正常; 　　9、检查控制柜内通风散热风扇工作是否正常。 　　每周检查维护项目： 　　1、每周一次用镜头纸将光电开关表面擦洗干净; 　　2、检查柜内控制接线(含接地线)是否有松动、脱落或短路等异常现象; 　　3、检查璃钢化炉加热线连接是否有松动、粘连或发热现象; 　　4、检查防火玻璃钢化炉各继电器动作是否灵敏，有无异常声响，触头通断是否可靠; 　　5、检查各主令开关是否动作灵活、可靠; 　　6、检查测试钢化炉各电磁阀是否动作灵敏、可靠，有无发热现象; 　　7、用吸尘器清各电器柜、盒内的灰尘; 　　8、检查钢化炉的变频器内风扇工作是否正常，清除进风口灰尘。 　　每月检查维护项目： 　　1、检查控制变压器接线是否有松动、脱落，绕组是否有发热异常现象; 　　2、检查各电流互感器固定是否可靠，接线有无松动; 　　3、检查柜内所有保护接地线是否连接可靠; 　　4、检查防火玻璃钢化炉各电机保护接地线是否连接可靠; 　　5、检查设备各段间保护接地线连接有无松动。 　　每季检查维护项目： 　　1、检查测试钢化炉控制柜中固态继电器通断特性，视情况更换; 　　2、校验防火玻璃钢化炉各个热保护继电器动作特性是否正常，视情况更换; 　　3、测量记录各加热单元静态阻值，测试记录加热电流，检验是否在正常范围内; 　　4、热电偶测试校验，视情况更换; 　　5、现场所有机械、感应限位开关测试，视情况更换。 　　每年检查维护项目： 　　1、钢化设备保护接地电阻测试，必要时重新设置接地连接。 　　2、电机维护; 　　3、钢化炉的变频器维护。 文章内容来源于防火玻璃钢化炉：http://www.lywlglass.com/articleinfo/214.html

MORE

小型钢化炉冷却过程工艺参数简述

　　 　　在小型钢化炉钢化玻璃工艺过程控制当中，钢化炉工艺参数设定的是否合理对产品的质量及成品率起着决定性的作用，在对每一个参数进行设定时，我们必须了解这项参数的作用和设定的依据，以及相关参数之间的相互作用，进而才确保工艺的实现。 　　玻璃的出炉速度的快慢对玻璃在进行风淬火时自身的温度造成很大的影响。出小型钢化炉的速度越慢，玻璃在传输至风冷段过程中的热量损失就越多。由于玻璃的厚度越薄，对风冷淬火时的温度要求越严格，所以出炉速度的设定主要应该依据钢化玻璃的厚度和玻璃板面的大小。钢化玻璃的厚度越薄，出炉的速度应当越快，例如在生产5mm厚的钢化玻璃时，出炉的速度zui好设定为500mm/s，而在生产6mm的钢化玻璃时，可以适当的降低玻璃出炉时的速度，玻璃出炉时的速度可以设定在450mm/s即可。 　　在依据玻璃厚度的同时，对于出炉速度的设定也要参考玻璃板面的大小，例如：在做平钢化大板面的玻璃时，出炉速度设定不当会导致玻璃在吹风时出现裂纹或炸口，这是由于板面过大，出速度慢，导致玻璃前后端冷却不一致造成的。 　　冷摆速度对玻璃的均匀冷却起到影响，不合理的冷摆速度，会导致玻璃钢化后的碎片不均。玻璃的厚度越薄，对小型钢化炉钢化时的风压要求越严格，为了使玻璃表面各区域实现良好的钢化程度，这时需要增加玻璃在风冷段的冷摆速度。玻璃厚度越厚，可以相应的降低玻璃的冷摆速度，例如生产5mm厚度的钢化玻璃时设定的冷摆速度为250mm/s，那么在生产6mm厚的钢化玻璃时，可适当降低玻璃的冷摆速度为200mm/S。 　　另外，在小型玻璃钢化炉生产弯钢化玻璃时，对于冷摆速度的设定还要依据玻璃的成型弧度，成型的半径小冷摆的速度要相对快一些，成型半径大速度可以相对慢一些。 文章内容来源于小型钢化炉：http://www.lywlglass.com/

MORE
