网站首页
关于我们
产品中心
资讯中心
环境展示
资质荣誉
在线留言
联系我们
免责声明:本站部分图片和文字来源于网络收集整理,仅供学习交流,版权归原作者所有,并不代表我站观点。本站将不承担任何法律责任,如果有侵犯到您的权利,请及时联系我们删除。
2021-12

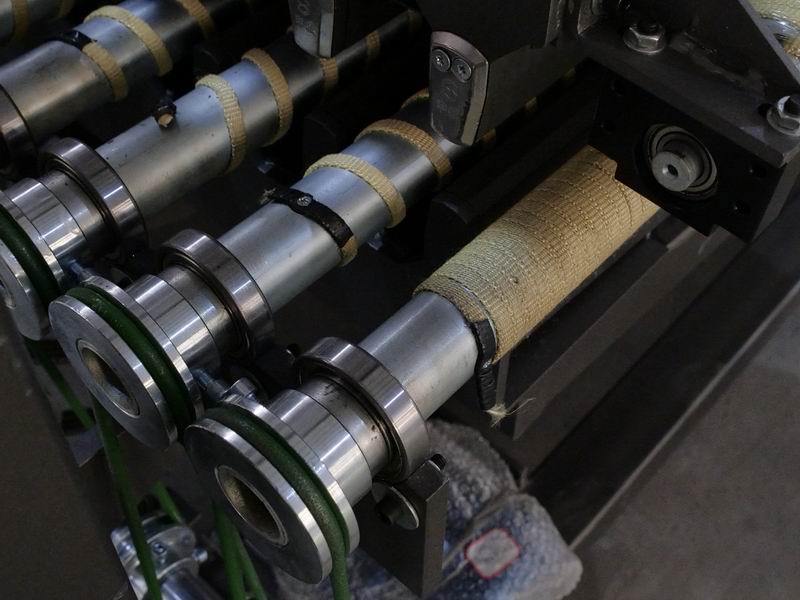

小型玻璃钢化炉的特点有哪些呢? 1、节能的保温技术 选用高质量保温材料、采用国际先进锚固安装工艺,不仅较大限度的降低了炉内金属固定件对外的热传导、减少了电力消耗,而且使得小型玻璃钢化炉内结构坚固耐用、有效寿命大大延长。 2、专 业的钢化技术 采用计算机仿真技术,根据空气动力学原理并在长期试验积累的基础上,小型玻璃钢化炉形成别有风味的钢化、冷却系统,使钢化产品无论在外观质量,还是在内在质量上均到先进水平。 另外,玻璃钢化炉成形机构,自由弯曲等弧、变弧、乃至锥形弯钢化玻璃,确保弯钢产品弧形准确、流畅,满足建筑师的想象。诸多可选项,使产品质量更高,操控更容易。有多种可选配置,智能参数设置、炉内温度图形监控、产品质量管理、半钢化功能以及其它多种可选功能与机构,使产品质量得到多重保证,操控更容易、维护更轻松。 文章内容来源于小型玻璃钢化炉:http://www.lywlglass.com/newsinfo/327.html
当玻璃在钢化炉加热过程中,如果玻璃钢化炉热辐射的电磁波通过物体而不被吸收,此物体称为透明的,如果热辐射电磁波能完全通过,一部份吸收,一部份被反射回去,此物体对此种光线称为半透明。 如果玻璃钢化炉热辐射电磁波被此物体全部吸收,那么此物体对热辐射电磁波是不透明的。所以在设定加热温度时,要选择加热元件在该温度下辐射波长能被玻璃全部吸收的范围,可以缩短加热时间,提高效率。热量由玻璃表面向中心传递的过程及由陶瓷辊道表面向玻璃表面传递的过程。 玻璃钢化炉的加热炉须达到合适的加热温度;加热要迅速;加热炉内的温度分布须均衡的、对称的,玻璃表面受热温差应小于5℃。 玻璃在由脆性状态转变为塑性状态即接近玻璃软化温度的一个温度区域就是玻璃钢化的适合的温度,在此区域玻璃的残余应力能迅速完全松弛、消除且能使玻璃获得温度梯度、钢化程度、钢化应力。 当玻璃刚进小型玻璃钢化炉加热炉时,加热速度相当快,这是由于玻璃与炉温的温差很大,升温的速度很快,随着玻璃与炉温温差的减小,加热速度减慢,当玻璃内外层的温差趋于零时,热传递进行的很慢,这时应终止加热。 文章内容来源于玻璃钢化炉厂家:http://www.lywlglass.com/
2021-01
大家应该都知道,一般大型设备都是24小时运转的,钢化炉也是如此,今天,洛阳申诚玻璃技术有限公司工作人员就带大家简单了解一下在生产过程中碰见的突发状况的处理方法。 1、玻璃炸炉:在生产过程中,尤其是较厚玻璃,会出现玻璃在钢化炉炉体内炸裂,一旦遇到这种情况须立即关闭主传动,手动将玻璃运出炉体,等温度降下来后,再升起炉体,并检查陶瓷辊道上有无玻璃残渣粘在上面,如果有,则需要清理干净,避免后续生产中玻璃划伤。 2、主传动异常:一般原片玻璃在辊道上会经历加热段的往复运行,通过段的前行运行,直至下片台。如果在生产过程中通过观察窗或人机操作界面发现主传动异常,则需要即刻关闭主传动,把玻璃先运出钢化炉炉体后检查。此种情况一般都是编码器或链条异常造成的,在排查问题时,可以重点检查这2点。 3、停电:钢化炉在生产过程中,如遇到停电时,按如下方法处理:尽快将玻璃运出炉体、如果发现玻璃粘附在辊道上则需要待炉温降下来后另行处理。 4、现在钢化炉控制基本上都是电脑控制,有时可能会出现电脑死机的情况,遇到此种情况,应立即将玻璃移出炉体,断电,重新启动计算机。 5、加热系统异常:一般会在加热控制板失灵时出现,造成温度上升,这时需要断电打开锥阀并手摇主传动保持陶瓷辊转动,通知维修人员对设备进行全面的检查。 6、炉门异常:如果遇到钢化炉炉门打不开等故障(一般是空压机问题导致)时,应该迅速爬上炉顶,用人力打开炉门,同时提升炉体,手动操作使玻璃迅速排出,防止粘炉,如果已有玻璃粘附在陶瓷辊道上,则需要待炉温降下来后,另行处理。 以上就是玻璃钢化炉突发状况的原因及处理方法,希望对大家有帮助。如有需求,欢迎咨询洛阳申诚玻璃技术有限公司,咨询热线:187-3797-1827、189-3900-8535! 文章内容来源于申诚钢化炉厂家:http://www.lywlglass.com/
2019-11
小型玻璃钢化炉为什么要热处理呢?下面,洛阳申诚玻璃技术有限公司工作人员这就来跟大家好好的说一说吧! 由于玻璃在小型玻璃钢化炉中进行(半)钢化后,内部产生了应力,不能再进行加工处理。因此玻璃的切割、磨边、钻孔等需要在玻璃热处理之前进行加工。 玻璃的切割质量在玻璃钢化过程中起到重要的影响作用。厂家表示,切割质量的不好直接导致玻璃在钢化过程中会破碎。举例来说,当切割机的刀头压力过大,玻璃内部会产生微小的裂纹,这些微小的裂纹会导致玻璃在小型玻璃钢化炉的钢化冷却过程中破碎。 磨边质量也非常重要。如果薄边质量好,玻璃可以在较低的小型玻璃钢化炉内温度下进行加热,这样的结果就是玻璃的光学性能比较较好,也很少会在钢化过程中破碎。举例来说,抛光精磨边的8mm白玻与粗磨边的相比,可以在15-20度更低的炉内温度下进行加热,并且玻璃钢化后的质量要更好(波纹度和边部翘曲度更小)。 综上所述,预处理设备质量好坏也影响着钢化炉所加工玻璃的质量。客户在购买钢化设备时,也需要保证预处理设备的质量与钢化设备的质量相匹配。 文章内容来源于小型玻璃钢化炉:http://www.lywlglass.com
电话咨询
