防火玻璃钢化炉怎样避免出现缺陷的玻璃

　　防火玻璃钢化炉是利用物理或化学方法，在玻璃表面形成压应力层、内部形成拉应力层;当玻璃受到外力作用时，压应力层可将部分拉应力抵消，避免玻璃破碎，从而达到提高玻璃强度的目的。不仅如此，玻璃表面的微裂纹在这种压应力下变得更加细微，也在一定程度上提高了玻璃的强度。在生产中，当玻璃钢化炉需要加热形状接近正方形的玻璃时，建议采用低温长时间的加热方式。这是因为玻璃在加热炉内的吸热过程是从玻璃的边部向中间逐渐传递的。如果加热时间短，将会造成玻璃中间部位吸热不够，一种情况是出炉后炸裂，一种情况就是钢化后玻璃弯曲呈球面状。对于刚进玻璃钢化炉的玻璃板容易产生的缺陷及纠正的办法有哪些呢? 　　由于和辊道接触的原因，玻璃下表面膨胀速度大于上表面，玻璃会出现向上弯曲变形，玻璃板的四周悬空而只有中间部位接触辊道，造成接触防火玻璃钢化炉辊道部位的玻璃升温快于悬空部位(热传导的原因)，四周悬空部分要等到玻璃板完全软化后才会接触辊道继续吸热，而此时玻璃板中间部位的热量已远远大于玻璃的边部，这就造成玻璃板中间部位由于温度过高而严重变形，从而形成光畸变。 　　此时，就应适当开大玻璃钢化炉上部对流风机转速或调节上下炉温，让玻璃在防火玻璃钢化炉内能迅速展平来纠正此问题。至于玻璃钢化炉温度的设定基本原则是，要钢化的玻璃越薄，所需的温度就越高，玻璃越厚，所需的温度就越低，各种厚度的玻璃都有一定的升温速度。

MORE

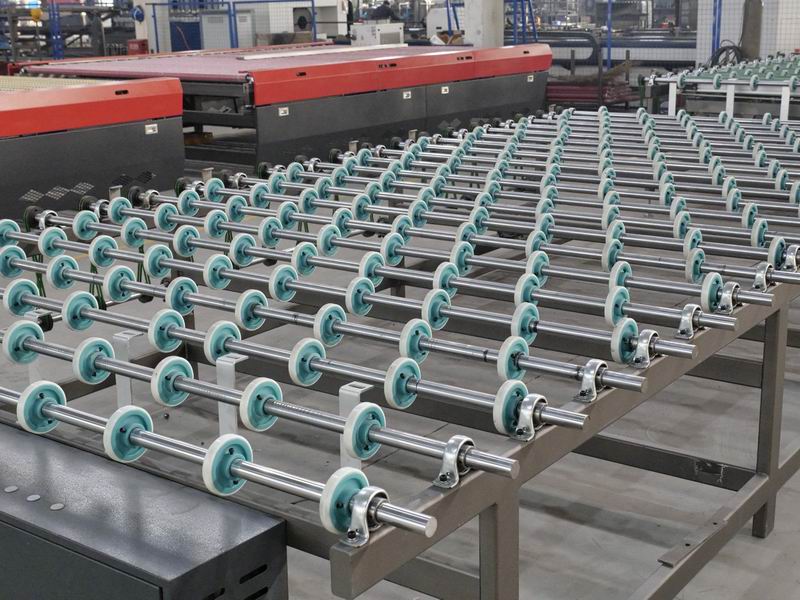

双室对流钢化炉优势有哪些呢

　　双室对流钢化炉采用了喷流式强制对流加热技术,可以满足高品质建筑、家用平板玻璃的钢化加工。可钢化的玻璃种类有:超白玻璃、丝网印刷玻璃、压花玻璃、着色玻璃、白玻等。 　　1、辐射加热半对流热平衡加热的结合，使炉温更均匀，减少局部温差过大造成的“炸炉”现象。双室对流钢化炉采用高性能保温材料，大程度避免热量流失;先进的控温技术,尽可能地降低电耗。 　　2、双室对流钢化炉有气动停电保护装置，保证设备主传动在停电后保持长时间的运转。采用辊道错压成型技术，上下辊道同步成型，玻璃弧线更圆滑。 　　3、自动调弧功能，使得变弧更方便，液压驱动系统，使变弧更平稳、更精确。由于双室对流钢化炉采用强制对流形式加热，炉膛内温度更加恒定、易控，改善了玻璃吸热方式，使玻璃受热更加均匀。 　　同时，通过对流参数的调整，可使钢化炉炉膛下部温度设置更低，因而玻璃不容易出现白雾、麻点等加热缺陷。同时，加热效率的提升，缩短了加热时间，在产品质量提升的基础上，生产效率也大幅提升。 文章内容来源于双室对流钢化炉：http://www.lywlglass.com/

MORE

双室对流钢化炉如何进行操作

　　 　　双室对流钢化炉要如何进行操作呢?安全生产是很多商家铭记于心且不可忽视的生产法则。因为生产事故的发生，大都出现在安全事故。而只要发生，就会产生不可挽回的失误，甚至失去性命。 　　人士提示，在使用双室对流钢化炉时应严格执行以下几点，只有这样，才能大限度的避免事故的发生。 　　1、双室对流钢化炉操作者必须熟悉、了解机器的各个结构和性能。只有真正了解，才能做到真正的安全生产; 　　2、在双室对流钢化炉作业时操作者应严格执行各种操作规程，穿戴专用护具，不得任性而为; 　　3、机器必须掌握在人手中进行操作，作业期间不得擅自离开，禁止非人士私自进行操作; 　　4、在作业前，应对机器的各项功能进行测试和检查，避免问题的发生; 　　5、定期对其进行检查，若出现问题应立即停止作业进行维修。 　　市场上安全事故的发生，大都由于违规操作导致的。只有按规矩办事，才能顺利，高效。双室对流钢化炉的操作即是如此，只有真正重视安全问题，按照操作流程进行作业，才能保证安全生产! 　　以上便是关于钢化炉的操作简述了，如有需求，欢迎咨询洛阳申诚玻璃技术有限公司，咨询热线：187-3797-1827、189-3900-8535! 文章内容来源于双室对流钢化炉：http://www.lywlglass.com/

MORE

防火钢化炉是如何加热防火玻璃的

　　防火钢化炉是如何加热防火玻璃的呢?洛阳申诚玻璃技术有限公司工作人员告诉您! 　　据了解，如果防火钢化炉热辐射的电磁波通过物体而不被吸收，此物体称为透明的，如果热辐射电磁波能完全通过，一部份吸收，一部份被反射回去，此物体对此种光线称为半透明。 　　但若防火钢化炉热辐射电磁波被此物体全部吸收，那么此物体对热辐射电磁波是不透明的。所以在设定加热温度时，要选择加热元件在该温度下辐射波长能被玻璃全部吸收的范围，可以缩短加热时间，提高效率。热量由玻璃表面向中心传递的过程及由陶瓷辊道表面向玻璃表面传递的过程。 　　防火钢化炉的加热炉须达到合适的加热温度;加热要迅速;加热炉内的温度分布须均衡的、对称的，玻璃表面受热温差应小于5℃。 　　玻璃在由脆性状态转变为塑性状态即接近玻璃软化温度的一个温度区域就是防火玻璃钢化的适合的温度，在此区域玻璃的残余应力能迅速完全松弛、消除且能使玻璃获得温度梯度、钢化程度、钢化应力。 　　当玻璃刚进防火玻璃钢化炉时，加热速度相当快，这是由于玻璃与炉温的温差很大，升温的速度很快，随着玻璃与炉温温差的减小，加热速度减慢，当玻璃内外层的温差趋于零时，热传递进行的很慢，这时应终止加热。 　　文章内容来源于防火钢化炉厂家：http://www.lywlglass.com/

MORE
